Cizalla Guillotina Hidráulica vs. Cizalla de Vaivén: Conozca las diferencias

Mucha gente tiene dudas sobre la división de las cizallas hidráulicas en cizallas de viga oscilante (cizallas de ángulo fijo) y cizallas de guillotina (cizallas de ángulo variable).

¿Qué distingue a la cizalla hidráulica de viga oscilante de la cizalla de guillotina?

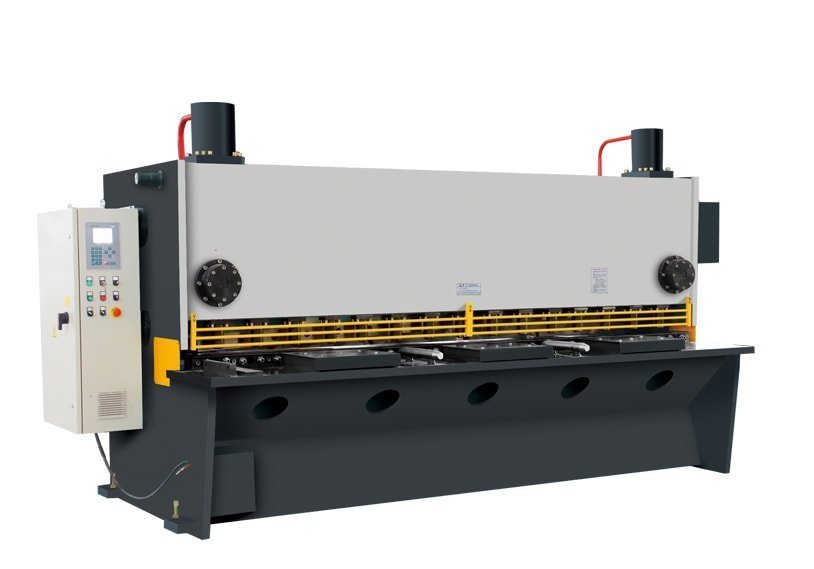

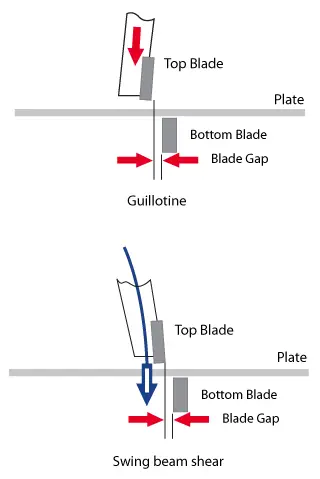

Cizalla de guillotina hidráulica vs. Cizalla de viga móvil

¿Por qué la mayoría de los usuarios prefieren las tijeras de guillotina?

¿Cuáles son las ventajas del guillotina hidráulica cizallamiento en comparación con el cizallamiento hidráulico de la viga oscilante?

Hoy explicaré las diferencias entre la viga oscilante máquina cizalla y la cizalla de guillotina.

Cizallas de guillotina hidráulicas Cizallas de viga oscilante V.S



En la tabla siguiente se indican las principales diferencias entre la cizalla para vigas oscilantes de la serie QC12 y la serie QC11 guillotina hidráulica cizalla:

DiferenciaSerie QC12K/YSerie QC11K/Y
Cizalla hidráulica para vigas giratoriasHidráulico Cizallas de guillotina
1Movimiento de corte del portacuchillas- Soporte unipivote,principio de palanca;
- Realice un movimiento curvilíneo en forma de arco alrededor del fulcro trasero.
- Guía de rodadura de tres puntos de apoyo (eje excéntrico inferior, eje de apoyo delantero, eje excéntrico superior)
- Realiza un movimiento vertical lineal.
2Fuerza cortante- Cilindro de aceite hidráulico fijado en dirección oblicua;
- 75% de fuerza actuante, 25% de pérdida.
- El cilindro de aceite hidráulico realiza movimientos verticales lineales;
-100% presión hidráulica que actúa sobre el filo de corte.
3Estilo de hoja- Cuchilla superior de forma prismática, sólo puede utilizar dos ángulos de corte biselados;
- Cuchilla inferior de forma rectangular, se pueden utilizar cuatro filos.
- Tanto la hoja superior como la inferior tienen forma rectangular;
- Se pueden utilizar los cuatro filos.
4Ajuste del ángulo de corte- Ángulo de corte y ángulo del portacuchillas fijos;
- Sólo puede cortar en ángulo específico sea cual sea el grosor de la chapa.
- Ángulo de corte ajustable, se aplican diferentes ángulos de corte para placa de corte con diferentes espesores.
- Adoptar un ángulo de corte más pequeño puede reducir eficazmente la distorsión de chapa metálicay aumentar la velocidad de corte;
- También puede aumentar el ángulo de cizallamiento para aumentar la fuerza de cizallamiento.
5Punto de lubricaciónLos engranajes cónicos se desgastan mucho y requieren una lubricación frecuente para aumentar su vida útil.La mayoría utilizan rótulas autolubricantes, básicamente no necesitan lubricación manual.
6Dispositivo de retorno del portacuchillasCilindro de retorno de nitrógeno, fácil de fugas, a menudo necesitan reparación.Los retornos de acumulador tipo vejiga son estables y fiables.
7Rango de usoPiezas ordinarias pequeñas y medianas, requisitos comunes para la superficie de corte.Cizalla de chapa ultralarga de grandes y medianas dimensiones, requiere alta precisión para la superficie de corte.
8Estructura de protección (opcional)- Motor de CA de 500 W + conexión universal de eje trenzado;
- Fácil de causar brechas, sin amortiguador de resorte, sin función de retracción.
- Variador + motor de velocidad + codificador + pantalla digital electrónica;
- Regulación continua de la velocidad, bajo nivel de ruido, retracción por muelle y función amortiguadora.
9Depósito de combustible (opcional)Si no se manipulan las placas ordinarias, cuanto más tiempo pase, más fácil será que se oxiden, lo que provocará el bloqueo y el desgaste de las piezas hidráulicas.El tratamiento general de chapado, sin óxido, no es fácil de reaccionar con el aceite.
Cizallas para vigas giratorias vs cizallas de guillotina

Puede pulse aquí para descargar la versión de alta resolución de la infografía anterior.

Precisión de corte

Tanto la holgura de la hoja del cizallamiento de la viga oscilante como cizalla de guillotina es de 0,04 mm.

Sin embargo, la conexión de rodamiento entre el brazo oscilante y el cuerpo pendular de la viga oscilante máquina cizalla no puede eliminar por completo la holgura.

Como resultado, los errores de precisión entre las separaciones y la holgura del borde de la cuchilla suelen ser superiores a 0,1 mm, lo que hace que la precisión de la cizalla de viga oscilante sea teóricamente peor que la de la cizalla de guillotina.

El carril guía trasero de la cizalla guillotina está presionado por un cojinete con una almohadilla de muelle de compresión en la parte posterior, lo que garantiza que no haya espacios entre los carriles guía delantero y trasero.

Esto mantiene la precisión de la separación entre la holgura y la separación del filo de la cuchilla por debajo de 0,04 mm, lo que da como resultado un cizallado del material más suave y sin rebabas.

Manera de trabajar

Dado que el portaherramientas de la cizalla de viga oscilante tiene forma curva, hace un contacto de punto de arco para garantizar la rectitud del material que se cizalla.

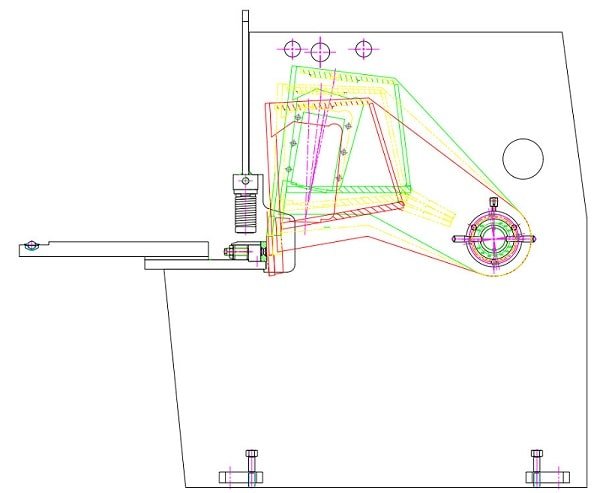

cortante de la viga oscilante



La cizalla de guillotina garantiza la rectitud del material a cizallar gracias a su portaherramientas recto, lo que se traduce en una mayor precisión.

Sin embargo, la cizalla de viga oscilante experimenta un retroceso significativo de la cuchilla en el centro, lo que provoca algunos materiales de corte con rebabas. Este problema no puede evitarse.

Principio de funcionamiento de la cizalla guillotina
Principio de funcionamiento de la cizalla guillotina

Ángulo de corte

Cuando se cortan chapas con un grosor inferior a 20 mm, el ángulo de cizallamiento de la cizalla de viga oscilante no puede ajustarse, lo que provoca la deformación del material cortado. Cuanto más estrecho sea el material cortado, mayor será la deformación.

Por el contrario, la cizalla de guillotina permite un ajuste continuo del ángulo de corte, lo que reduce la posibilidad de que la chapa cortada se deforme, manteniendo así la precisión de la pieza.

Y lo que es más importante, la fuerza de cizallamiento es mayor tras aumentar el ángulo de cizallamiento.

Cuchilla

La cizalla hidráulica de viga oscilante no puede utilizar los cuatro bordes de la cuchilla para cortar chapas metálicas debido a su movimiento curvo de la cuchilla.

Como resultado, sólo el filo en forma de diamante se puede utilizar para el corte de doble cara.

En cambio, el portaherramientas de la cizalla de guillotina se desplaza hacia arriba y hacia abajo con un movimiento lineal, lo que permite cortar con sus cuatro filos tanto la cuchilla superior como la inferior.

De este modo, la cuchilla de la cizalla de guillotina tiene una vida útil dos veces superior a la de la cizalla de viga oscilante.

Otros datos

En guillotina hidráulica La cizalla no depende del nitrógeno para el retorno de la cuchilla, lo que elimina los inconvenientes causados por las fugas de aire. Utiliza un cilindro hidráulico de doble efecto.

En comparación, el diseño de las cizallas de viga oscilante aún tiene muchas cuestiones sin resolver, como:

  • Dificultad para garantizar la resistencia del portacuchillas para anchuras superiores a 3200 mm;
  • Dificultad para lubricar el bloque semicircular del cilindro incorporado;
  • Cilindro que no es fácilmente reparable;
  • Bastidor sometido a tensiones desiguales;
  • Dificultad para ajustar la precisión de la separación de las cuchillas;
  • El material con una longitud de cizallamiento inferior a 20 mm no puede utilizar el dispositivo de calibre trasero.
  • El principio de funcionamiento de la cizalla de viga oscilante limita su capacidad para cortar placas gruesas. Para corte de metal placas de espesor superior a 8 mm, debe utilizarse una cizalla de guillotina.

Hoy en día, los fabricantes de cizallas de renombre en todo el mundo producen principalmente cizallas hidráulicas de guillotina, que son un poco más caras.

En comparación con la máquina cizalla hidráulica de viga oscilante, la máquina cizalla hidráulica de guillotina cuenta con una alta precisión de corte, ángulo de corte ajustable, y un filo de corte de larga duración.

En términos más sencillos, cizallas de guillotina son las cizallas hidráulicas de segunda generación y una versión mejorada de la cizalla de viga oscilante.

Sin embargo, si dispone de un presupuesto limitado, la cizalla de viga oscilante puede seguir siendo una buena opción.

Si desea adquirir una máquina cizalla de un fabricante de máquinas con una calidad fiable, puede consultar el lista de los 10 mejores fabricantes de cizallas.
