Técnicas de cálculo do comprimento do aço para profissionais

O cálculo do comprimento do aço pode ser complexo, envolvendo vários métodos consoante o tipo de aço e a sua utilização prevista. Desde comprimentos fixos a comprimentos aleatórios e duplos, compreender estas medidas é crucial para um planeamento preciso do projeto e para a conservação do material. Este artigo irá guiá-lo através das técnicas e normas essenciais para medir comprimentos de aço, garantindo precisão e eficiência nos seus projectos de metalurgia. Prepare-se para melhorar os seus conhecimentos e evitar erros dispendiosos, dominando estes métodos de cálculo.

Como calcular o comprimento do aço

Índice

A dimensão básica do aço refere-se ao seu comprimento, largura, altura, diâmetro, raio, diâmetro interior, diâmetro exterior e espessura da parede. As unidades de medida legais para o comprimento do aço são o metro (m), o centímetro (cm) e o milímetro (mm). Embora as polegadas (") sejam normalmente utilizadas na prática, não são consideradas uma unidade de medida legal.

1. Gama de dimensões do aço

Especificar a gama de tamanhos do aço é uma forma eficaz de conservar os materiais. A escala de dimensões refere-se à dimensão mínima do comprimento ou do comprimento multiplicado pela largura, ou à gama de dimensões de comprimento e largura que podem ser fornecidas. A unidade de produção pode produzir e fornecer aço de acordo com os requisitos de tamanho especificados.

2. Comprimento aleatório (comprimento normal)

Um tamanho de produto (comprimento ou largura) que se enquadra na gama padrão, mas não tem um tamanho fixo, é designado por indefinido. O comprimento aleatório, também conhecido como comprimento normal, refere-se a materiais metálicos que podem ser entregues num intervalo de comprimento especificado. Por exemplo, o aço redondo normal com um comprimento não superior a 25 mm, tipicamente entre 4-10 metros, pode ser entregue dentro deste intervalo.

3. Comprimento fixo

O comprimento fixo refere-se ao corte dos materiais metálicos num tamanho específico, de acordo com os requisitos da encomenda. Ao entregar materiais de comprimento fixo, o comprimento especificado no contrato de encomenda tem de ser cumprido. Por exemplo, se o contrato especificar um comprimento fixo de 5 metros, os materiais entregues devem ter 5 metros de comprimento, e os materiais mais curtos ou mais compridos do que 5 metros são considerados não conformes. Na realidade, pode não ser possível entregar materiais com exatamente 5 metros de comprimento, pelo que é permitido um desvio positivo, mas não um desvio negativo.

4. Duplo comprimento

O comprimento duplo refere-se a corte de metal Os materiais em múltiplos integrais de um tamanho especificado de acordo com os requisitos da encomenda. Quando os materiais são entregues em comprimento duplo, o comprimento dos materiais entregues deve ser um múltiplo integral do comprimento especificado no contrato de encomenda (conhecido como comprimento simples) mais uma dentada.

Por exemplo, se o comprimento único especificado no contrato for de 2 metros, o comprimento será de 4 metros quando cortado em comprimento duplo e de 6 metros quando cortado em comprimento triplo, com uma ou duas mordeduras de serra adicionadas, respetivamente. A quantidade de serragem é especificada pela norma. Só é permitido um desvio positivo e não é permitido um desvio negativo aquando da entrega de materiais de comprimento duplo.

5. Pés curtos

O comprimento curto refere-se a materiais que são mais curtos do que o limite inferior do comprimento aleatório especificado na norma, mas não mais curtos do que o comprimento mais curto permitido. Por exemplo, a norma para tubos de aço de transmissão de água e gás permite que 10% dos tubos de aço de 2-4 metros sejam mais curtos em cada lote. 4 metros é o limite inferior do comprimento aleatório, enquanto o comprimento mínimo permitido é de 2 metros.

6. Regra estreita

Uma regra estreita refere-se a um material cuja largura é inferior ao limite inferior da largura especificada na norma, mas não inferior à largura mais estreita permitida. Ao fornecer materiais num tamanho estreito, deve ter-se o cuidado de respeitar o rácio de tamanho estreito e o tamanho mais estreito especificado nas normas relevantes. O diagrama mostra o processo de produção do aço.

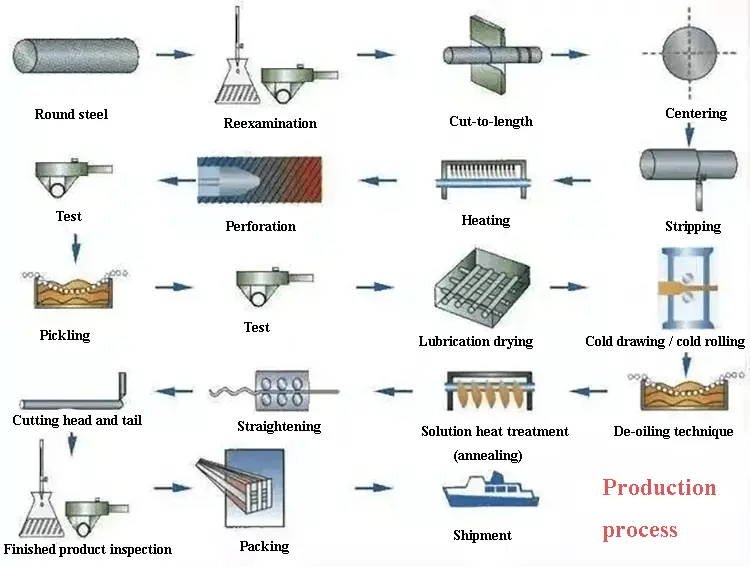

Fig. 1 O processo de produção do aço.

Fig. 1 O processo de produção do aço.

7. Exemplos de medição do comprimento do aço

7.1 Dimensão do comprimento da secção de aço

  • Existem dois comprimentos padrão para as vias férreas: 12,5 metros e 25 metros.
  • As dimensões do aço redondo, do fio-máquina e do fio de aço são calibradas em milímetros (mm) de diâmetro (D).
  • As dimensões do aço quadrado são calibradas em milímetros (mm) de comprimento lateral (a).
  • As dimensões do aço hexagonal e octogonal são calibradas em milímetros (mm) da distância do lado oposto (s).
  • As dimensões do aço plano são calibradas em milímetros (mm) de largura (b) e espessura (d).
  • As dimensões da viga em I e do canal de aço são calibradas em milímetros (mm) de altura da cintura (h), largura da perna (b) e espessura da cintura (d).
  • As dimensões dos ângulos de aço equiláteros são calibradas em milímetros (mm) de igual largura lateral (b) e espessura lateral (d). A dimensão de ângulo de aço desigual é calibrado em milímetros (mm) da largura lateral (b, B) e da espessura lateral (D).
  • As dimensões de Viga H são calibrados em milímetros (mm) da altura da alma (h), da largura do banzo (b), da espessura da alma (t1) e da espessura do banzo (t2).

7.2 Medição do comprimento de chapas e bandas de aço

  • A espessura (d) de um chapa de aço é normalmente calibrado em milímetros (mm). A largura (b) e a espessura (d) de uma tira de aço também são calibradas em milímetros (mm).
  • Existem vários tamanhos de chapas de aço simples, tais como chapas de aço a quente aço laminado placas: 1 milímetro de espessura com uma largura de 600 milímetros e um comprimento de 2000 milímetros; 650 x 2000 milímetros; 700 x 1420 milímetros; 750 x 1500 milímetros; 900 x 1800 milímetros; 1000 x 2000 milímetros, etc.

7.3 Medição do comprimento de tubos de aço

  • O diâmetro (D), o diâmetro interior e a espessura da parede (s) de um tubo de aço são normalmente calibrados em milímetros (mm).
  • Diferentes tipos de aço Os tubos têm vários tamanhos. Por exemplo, os tubos de aço sem costura têm um diâmetro exterior de 50 milímetros e uma espessura de parede de 2,5-10 milímetros. Existem 29 tipos diferentes com uma espessura de parede de 5 milímetros e um diâmetro exterior de 32-195 milímetros. Outro exemplo é um tubo de aço soldado com um diâmetro nominal de 25 milímetros, incluindo um tubo de aço normal de 3,25 milímetros e um tubo de aço espessado de 4 milímetros.
