프레스 브레이크 스트로크는 어떻게 계산하나요? (튜토리얼)

올바른 프레스 브레이크 스트로크 길이를 설정하는 데 어려움을 겪은 적이 있나요? 많은 작업자가 시행착오를 겪는 경우가 많습니다. 이 문서에서는 스트로크를 정확하게 계산할 수 있는 명확한 공식을 제공하여 프로세스를 쉽게 설명합니다. 일광, 펀치 높이, 다이 베이스 높이와 같은 요소를 이해하면 비효율과 실수를 피할 수 있습니다. 프레스 브레이크 스트로크 계산을 마스터하고 금속 가공 정밀도를 향상시키는 방법을 알아보세요!

브레이크 스트로크 누르기

목차

프레스 브레이크 스트로크 길이 계산 방법

프레스 브레이크 작업자는 특히 구형 기계 모델에서 컨트롤러의 스트로크 데이터(Y축 데이터)를 조정할 때 종종 어려움을 겪습니다. 정확한 프레스 브레이크 스트로크 설정의 불확실성으로 인해 비효율적인 시행착오를 겪을 수 있습니다. 이 문서에서는 특정 공식을 사용하여 최적의 프레스 브레이크 스트로크 길이를 계산하는 정확한 방법을 소개합니다.

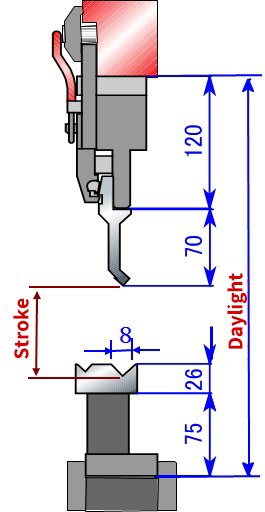

시각적 참조를 위해 아래 모식도를 참조하세요. 계산 과정을 설명하기 위해 제공된 데이터를 예시로 사용하겠습니다.

계산 공식은 다음과 같습니다. 브레이크 누르기 스트로크입니다:

스트로크 = 일광 - 미들 플레이트 높이 - 펀치 높이 - 다이 베이스 높이 - (다이 높이 - 0.5V + t)

Where:

  • 일광: 램이 가장 높은 위치에 있을 때 램과 침대 사이의 총 수직 공간
  • 중간 플레이트 높이: 펀치를 지지하는 플레이트의 높이입니다.
  • 펀치 높이: 펀치 도구의 높이
  • 다이 베이스 높이: 다이 베이스의 높이
  • 주사위 높이: 주사위의 높이
  • V: 다이 개구부 폭
  • t: 재료 두께

계산 예시:

주어진:
일광: 370mm
최대 스트로크: 100mm

스트로크 = 370 - 120 - 70 - 75 - (26 - 0.5 * 8 + t)
= (83 - t) mm

다이 높이를 선택할 때 다음 조건을 충족해야 한다는 점에 유의해야 합니다:

0.5V < 스트로크 < 최대 스트로크

이렇게 하면 기계의 성능 범위 내에서 굽힘 작업에 충분한 스트로크가 보장됩니다.

이 공식을 구현하면 정확한 스트로크 계산이 가능하므로 추측이 필요 없고 프레스 브레이크 작업의 효율성이 향상됩니다. 이제 작업자는 다양한 절곡 작업에 정확한 스트로크를 자신 있게 설정하여 생산성과 정확성을 모두 최적화할 수 있습니다.

특정 각도를 굽히는 데 필요한 램 깊이(공구 스트로크)를 결정하기 위해 온라인 계산기를 사용하면 빠르고 정확한 결과를 얻을 수 있습니다. 이 도구를 사용하면 설정 프로세스를 더욱 간소화하고 전반적인 벤딩 정밀도를 향상시킬 수 있습니다.

관련 읽기: 브레이크 램 깊이 계산기 누르기

이 계산 방법을 숙지하고 사용 가능한 도구를 활용하면 프레스 브레이크 작업자는 설정 시간을 크게 개선하고 재료 낭비를 줄이며 다양한 애플리케이션에서 일관된 고품질 굽힘을 달성할 수 있습니다.
