Понимание принципа работы лазерного гальванометра

0
(0)

С 1995 года в индустрии лазерной маркировки появились широкоформатные системы, системы с вращающимися зеркалами и системы с вибрирующими зеркалами. Режим управления также эволюционировал от прямого программного управления к управлению с помощью верхнего и нижнего компьютеров, к обработке в реальном времени и повторному использованию с разделением времени.

В настоящее время развитие полупроводниковых лазеров, волоконных лазеров и ультрафиолетовых лазеров ставит новые задачи перед оптическим контролем процессов.

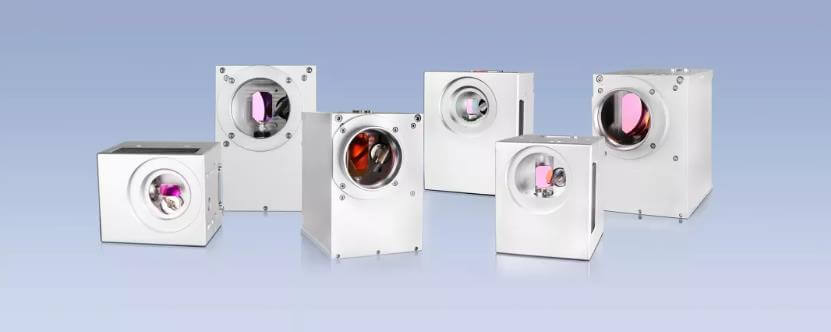

Новейшим продуктом в этой области является гальванометрическая лазерная маркировочная головка (гальванометрическая сканирующая система).

Широкомасштабное применение гальванометрических сканирующих систем в Китае началось в 1998 году. Гальванометр, также известный как амперметр, разработан по тем же принципам, что и амперметр.

Вместо иглы в гальванометре используется линза, а управляемый компьютером сигнал постоянного тока от -5 В до +5 В или от -10 В до +10 В заменяет сигнал зонда для выполнения требуемого действия.

Как и в системе сканирования с вращающимся зеркалом, в этой системе управления используется пара зеркал с обратным ходом. Разница заключается в том, что шаговый двигатель, приводящий в движение линзу, заменен серводвигателем. Кроме того, использование датчика положения и конструкция контура отрицательной обратной связи повышают точность системы, что приводит к улучшению скорости сканирования и точности позиционирования.

Гальванометрическая сканирующая маркировка

Гальванометрическая сканирующая маркировочная головка состоит в основном из сканирующего зеркала XY, полевого зеркала, гальванометра и программного обеспечения для маркировки с компьютерным управлением. Соответствующие оптические компоненты выбираются в зависимости от длины волны лазера. Система также может включать расширитель лазерного луча и лазер.

Принцип работы гальванометрической сканирующей маркировочной головки заключается в падении лазерного луча на два сканирующих зеркала, углы отражения которых контролируются компьютером. Эти два зеркала могут сканировать по осям X и Y соответственно, что приводит к отклонению лазерного луча и перемещению лазерный фокус с определенной плотностью мощности на маркировочном материале. В результате на поверхности материала остаются несмываемые следы.

Сфокусированное пятно может быть круглым или прямоугольным. Гальванометрическая система сканирования может использоваться для векторной графики и текста и использует метод обработки графики графического программного обеспечения компьютера. Этот метод отличается высокой эффективностью рисования, точностью графики и отсутствием искажений, что повышает качество и скорость лазерной маркировки.

Кроме того, гальванометрическая маркировка может также использовать метод матричной маркировки, что делает ее пригодной для маркировки в режиме онлайн. В зависимости от скорости производственной линии можно использовать один или два сканирующих гальванометра. По сравнению с матричной маркировкой, матричная информация, которую можно маркировать, более обширна, что делает ее идеальной для маркировки китайских иероглифов.

Гальванометрическая сканирующая маркирующая головка стала популярным продуктом благодаря широкому спектру применения, возможности векторной и матричной маркировки, регулируемому диапазону маркировки, быстрой скорости отклика, высокой скорости маркировки (маркировка сотен символов в секунду), высокому качеству маркировки, надежной герметизации оптического пути и адаптации к различным условиям окружающей среды. Он считается будущим лазерной маркировки и имеет значительные перспективы применения.

Лазерная маркировочная головка

Двухголовочная маркировочная головка (также называемая двухголовочной) состоит из двух сканирующих головок.

Когда лазерный луч попадает в маркировочную головку, он разделяется на два лазерных луча с помощью оптической комбинации.

Специальное программное обеспечение для двухголовочной маркировки управляет каждой из двух головок отдельно.

Эффективность маркировки в два раза выше, чем при использовании одной головки, а площадь маркировки также в два раза больше.

Он особенно подходит для задач, требующих быстрой маркировки на больших площадях.

Технические характеристики модели с двойной головкой такие же, как и у модели с одной головкой, за исключением увеличенной в два раза зоны маркировки.

Например, если площадь маркировки модели с одной головкой составляет 100x100 мм, то соответствующая модель с двумя головками будет иметь площадь маркировки 200x100 мм.

Oптические элементы

Мы тщательно оптимизируем и проверяем все оптические компоненты, чтобы обеспечить оптимальное качество фокусировки и стабильные параметры обработки.

Наша оптическая продукция включает в себя компактные объективы, в том числе адаптеры для стандартных объективов, а также оптические компоненты с различными длинами волн, плотностью мощности, фокусными расстояниями и полями зрения.

Цифровая лазерная маркировочная головка

По сравнению с традиционными аналоговыми маркировочными головками цифровые маркировочные головки имеют такие преимущества, как компактные размеры, высокая скорость сканирования и устойчивость к помехам.

В основном они используются в оптический волоконный лазер маркировочные машины, твердотельные лазерные маркировочные машины с торцевой накачкой и летающие лазерные маркировочные машины.

Особенности цифрового заголовка

  • По сравнению с традиционными струйными методами лазерная онлайн-маркировка обладает такими преимуществами, как более высокая скорость (до 100 М/мин), повышенная эффективность, исключительные возможности защиты от подделок, соответствие европейским стандартам защиты окружающей среды и значительное снижение эксплуатационных расходов.
  • Полетная маркировочная головка может быть объединена с различными лазерами для создания полетной лазерной маркировочной машины.
  • Преимуществами этой технологии являются простота использования, широкий спектр применения и пригодность для нанесения маркировки на различные материалы.

Прикладная промышленность

Лазерная полетная маркировочная машина, изготовленная с помощью полетной маркировочной головки, имеет широкий спектр применения в таких отраслях, как медицина, средства личной гигиены, табак, упаковка продуктов питания и напитков, алкоголь, молочные продукты, аксессуары для одежды, кожа, электронные компоненты, химические строительные материалы и многое другое. Она также может использоваться для маркировки графики и текста, например, сроков годности, номеров партий, информации о смене, названий производителей и логотипов.

Эта машина подходит для нанесения маркировки в режиме онлайн на различные материалы, включая бумажную упаковку, кожу, оргстекло, смоляной пластик, бамбук и изделия из дерева, металл с покрытием и печатные платы.

Типичное применение

Лазерные процессы включая сверление, резку и сварку, глубокую гравировку, быстрое прототипирование, экспресс-обработку, микроструктурирование и 3D-обработку заготовок.

Принцип работы

В процессе сканирования в лазерном гальванометре расходящаяся линза внутри прибора перемещается относительно фокусирующей линзы с помощью двигателя, что обеспечивает динамичное и точное позиционирование вдоль оптической оси.

Это движение изменяет общее фокусное расстояние системы, работая синхронно с отклоняющей линзой, расширяя двумерное сканирование до трехмерного.

Устройство может заменить дорогостоящую объективную линзу с плоским полем в приложениях двумерного сканирования, а также позволит создавать системы сканирования с трехмерным отклонением луча.
