¿Por qué destaca el acero inoxidable 022Cr19Ni10? Conocida por su bajo contenido en carbono y su alta resistencia a la corrosión, esta versátil aleación es crucial en diversas industrias. Este artículo profundiza en su composición, la compara con otros grados como el 304L y explica sus aplicaciones. Si sigue leyendo, comprenderá por qué el 022Cr19Ni10 es la mejor opción en cuanto a durabilidad y rendimiento en entornos exigentes.
El grado de acero inoxidable 022Cr19Ni10 representa una composición de aleación específica, en la que cada componente de la designación proporciona información crucial sobre su composición elemental:
Este grado, similar al ampliamente conocido acero inoxidable 304L, ofrece una resistencia a la corrosión y unas propiedades mecánicas superiores, lo que lo hace adecuado para aplicaciones en procesos químicos, industrias alimentarias y de bebidas, equipos criogénicos y entornos marinos. El contenido ultrabajo de carbono aborda específicamente las preocupaciones relacionadas con la sensibilización durante la soldadura o la exposición a altas temperaturas, garantizando el mantenimiento de la resistencia a la corrosión en las zonas afectadas por el calor.
El "022" en la designación del grado de acero 2.022Cr19Ni10 se refiere específicamente al contenido de carbono de la aleación. Según las últimas normas nacionales de nomenclatura de aceros inoxidables, "022" indica un contenido de carbono ultrabajo de 0,022% en peso. Esta designación precisa es crucial para las aplicaciones que requieren un contenido mínimo de carbono para mejorar las propiedades específicas del material.
En el contexto más amplio de la clasificación del acero inoxidable:
Este contenido ultrabajo de carbono en 2.022Cr19Ni10 ofrece varias ventajas, como una soldabilidad mejorada, una menor susceptibilidad a la corrosión intergranular y una conformabilidad mejorada, lo que lo hace adecuado para aplicaciones críticas en procesos químicos, generación de energía nuclear y entornos de alta pureza.

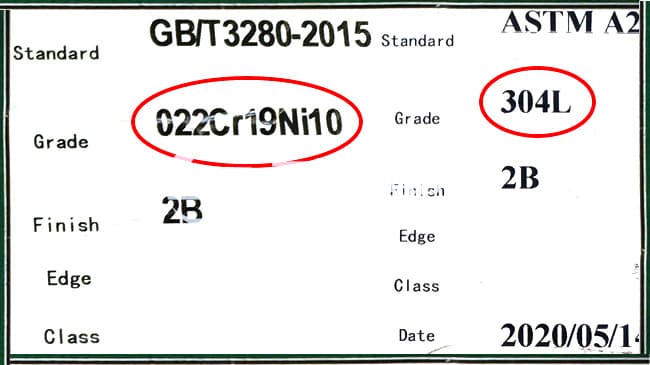

Sí, el 022Cr19Ni10 y el 304L son grados de acero inoxidable esencialmente equivalentes, ambos representados por la designación UNS S30403. Aunque puede haber ligeras variaciones en sus composiciones químicas precisas, estas diferencias son mínimas y generalmente se encuentran dentro de los mismos rangos de especificación.
Es importante aclarar que la designación numérica "022Cr19Ni10" proporciona una indicación aproximada de la composición del acero, en lugar de los porcentajes exactos requeridos. En concreto:
Las proporciones elementales reales tanto en el 022Cr19Ni10 como en el 304L deben estar dentro de los márgenes especificados por las normas internacionales (por ejemplo, ASTM A240). Estas gamas permiten ligeras variaciones en la composición, manteniendo al mismo tiempo las propiedades deseadas del acero inoxidable austenítico de bajo contenido en carbono, como una excelente resistencia a la corrosión y una buena soldabilidad.
Al elegir entre estas calidades para una aplicación específica, es aconsejable consultar los certificados o especificaciones exactas del material para garantizar el cumplimiento de los requisitos del proyecto, ya que pequeñas diferencias de composición pueden afectar al rendimiento en determinados entornos extremos o procesos de fabricación especializados.
El acero inoxidable 022Cr19Ni10, también conocido como ASTM 304 o SUS304, es una aleación de acero inoxidable austenítico diseñada para lograr un equilibrio entre resistencia a la corrosión, resistencia mecánica y conformabilidad. La composición química de la aleación influye significativamente en estas propiedades.
El acero inoxidable 022Cr19Ni10 presenta unas propiedades mecánicas robustas que lo hacen adecuado para diversas aplicaciones exigentes. Estas propiedades garantizan que el material pueda soportar tensiones y deformaciones significativas antes de fallar.
Las propiedades físicas del acero inoxidable 022Cr19Ni10 son esenciales para su comportamiento en diversos entornos.
El acero inoxidable 022Cr19Ni10 es generalmente no magnético en su estado recocido. Esta característica es beneficiosa en aplicaciones en las que es necesario minimizar las interferencias magnéticas, como en equipos electrónicos o médicos.
El acero inoxidable 022Cr19Ni10 se utiliza habitualmente en aplicaciones que requieren alta resistencia a la corrosión y buenas propiedades mecánicas, como equipos de cocina, equipos de procesamiento químico y estructuras arquitectónicas. También se utiliza mucho en la industria alimentaria por su resistencia a los ácidos alimentarios y su facilidad de limpieza. Cuando se trabaja con este material, es importante utilizar técnicas de soldadura adecuadas para evitar la precipitación de carburo, que puede reducir la resistencia a la corrosión. Las técnicas de fabricación, como el mecanizado, el conformado y la soldadura, deben optimizarse para mantener la integridad y el rendimiento del material. Las normas del sector, como ASTM A240 y EN 10088-2, proporcionan directrices sobre la composición y las propiedades del material, garantizando una calidad y un rendimiento uniformes en las distintas aplicaciones.
El 022Cr19Ni10, comúnmente conocido como 304L, se caracteriza por su bajo contenido en carbono, que lo diferencia de otros grados como el 304 y el 316. El bajo contenido de carbono (0,03% como máximo) reduce el riesgo de precipitación de carburos durante la soldadura, lo que mejora su resistencia a la corrosión. Por el contrario, el acero inoxidable 304 tiene un contenido de carbono ligeramente superior, lo que puede dar lugar a mayores resistencias a la tracción y al límite elástico, pero aumenta el riesgo de sensibilización.
El acero inoxidable 316 contiene molibdeno (2-3%) además de cromo y níquel, lo que mejora significativamente su resistencia a la corrosión por picaduras y grietas, especialmente en entornos con cloruros. Esto hace que el 316 sea más adecuado para entornos químicos agresivos que el 022Cr19Ni10, que es más adecuado para aplicaciones generales de resistencia a la corrosión.
Una vez conocidas las composiciones químicas, profundicemos ahora en las propiedades mecánicas de estos aceros inoxidables. El 022Cr19Ni10 presenta un límite elástico de 170 MPa y una resistencia a la tracción de 485 MPa. Estos valores son ligeramente inferiores a los del acero inoxidable 304, que suele tener un límite elástico de 205 MPa y una resistencia a la tracción de 515 MPa debido a su mayor contenido de carbono. Sin embargo, el menor contenido de carbono del 022Cr19Ni10 lo hace más dúctil, con un alargamiento de 40%, en comparación con el 304.
El acero inoxidable 316, aunque tiene propiedades de tracción similares a las del 304, se beneficia de la adición de molibdeno, que proporciona propiedades mecánicas mejoradas en entornos más agresivos. Las propiedades mecánicas de los aceros inoxidables 301 y 302 también difieren; el 301 ofrece mayor resistencia y ductilidad debido a su mayor contenido en manganeso, mientras que el 302 está más equilibrado para aplicaciones de uso general.
El 022Cr19Ni10 es conocido por su excelente resistencia general a la corrosión, gracias a su contenido en cromo (18-20%) que forma una capa de óxido pasiva. Esta resistencia es comparable a la de otros aceros inoxidables austeníticos como el 304 y el 316. Sin embargo, el acero inoxidable 316, con su molibdeno añadido, ofrece una resistencia superior a la corrosión por picaduras y grietas, lo que lo hace más adecuado para entornos marinos y ricos en cloruros.
El acero inoxidable 304, aunque similar en muchos aspectos al 022Cr19Ni10, puede ser más susceptible a la corrosión intergranular si no recibe un tratamiento térmico adecuado, debido a su mayor contenido en carbono. El menor contenido de carbono del 022Cr19Ni10 lo hace preferible para aplicaciones de soldadura en las que no es factible el tratamiento térmico posterior a la soldadura.
El 022Cr19Ni10 se utiliza ampliamente en industrias que requieren una alta resistencia a la corrosión y buenas propiedades mecánicas, como el procesamiento químico, la producción de alimentos y bebidas y la energía nuclear. Sus propiedades lo hacen adecuado para entornos en los que se suelda, ya que su bajo contenido en carbono minimiza el riesgo de sensibilización.
El acero inoxidable 304 se utiliza habitualmente en aplicaciones similares, pero es preferible en entornos en los que se requiere una resistencia mecánica ligeramente superior. El acero inoxidable 316, por su parte, es preferible en entornos más corrosivos, como aplicaciones marinas y procesos químicos con cloruros.
Los aceros inoxidables 301 y 302 tienen sus propios nichos de aplicación. El 301 suele utilizarse en aplicaciones que requieren gran resistencia y ductilidad, como muelles y elementos de fijación. El 302, con su composición equilibrada, se utiliza en aplicaciones generales que requieren resistencia a la corrosión y conformabilidad.
022Cr19Ni10 suele someterse a un tratamiento de disolución, en el que se calienta para disolver los carburos y luego se enfría rápidamente para conseguir una estructura de austenita monofásica. Este tratamiento garantiza la estabilidad y mejora la resistencia a la corrosión. Puede seguir un tratamiento de estabilización para garantizar la estabilidad a largo plazo.
En comparación, el acero inoxidable 304 puede requerir un tratamiento térmico adicional para evitar la sensibilización durante la soldadura. El acero inoxidable 316, con su contenido de molibdeno, requiere prácticas de tratamiento térmico similares, pero se beneficia de su mayor resistencia a la corrosión en la aplicación final.
Las propiedades físicas del 022Cr19Ni10, como la densidad, el punto de fusión y la capacidad calorífica específica, son similares a las de otros aceros inoxidables austeníticos. Tiene una densidad de aproximadamente 7,9 g/cm³, un punto de fusión de 1400-1450°C y una capacidad calorífica específica de 500 J/(kg-K). Estas propiedades coinciden con las de los aceros inoxidables 304 y 316, lo que los hace intercambiables en muchas aplicaciones en función de su rendimiento físico.
El acero inoxidable 022Cr19Ni10 es conocido por su excelente soldabilidad, debida principalmente a su bajo contenido en carbono. Esto minimiza el riesgo de corrosión intergranular y precipitación de carburos en la zona afectada por el calor (ZAT) durante la soldadura. El material puede soldarse mediante diversas técnicas sin necesidad de tratamientos térmicos previos o posteriores a la soldadura, lo que lo hace adecuado para una amplia gama de aplicaciones, como las industrias de procesamiento químico, farmacéutica y de alimentación y bebidas.
Varios procesos de soldadura son compatibles con el acero inoxidable 022Cr19Ni10, entre ellos:
Utilizado habitualmente para secciones más gruesas, SMAW proporciona una buena penetración y soldaduras fuertes. Por ejemplo, en la construcción de tuberías de gran diámetro para plantas de tratamiento de aguas, se prefiere el SMAW por su robustez y su capacidad para manejar con eficacia materiales más gruesos.
También conocida como soldadura MIG, la soldadura GMAW es adecuada para soldar secciones de grosor fino a medio y ofrece altas velocidades de soldadura. Este proceso se utiliza a menudo en la industria del automóvil para soldar sistemas de escape, donde la velocidad y la precisión son fundamentales.
También conocida como soldadura TIG, la soldadura GTAW es ideal para aplicaciones de soldadura precisas y secciones finas, y produce soldaduras de alta calidad con un aspecto excelente. Este método se emplea con frecuencia en la industria aeroespacial para componentes que requieren gran precisión y una distorsión mínima.
Se recomienda utilizar materiales de aportación que coincidan con la composición química del metal base, como ER308L, para garantizar que la soldadura conserve una resistencia a la corrosión y unas propiedades mecánicas similares.
Para garantizar la integridad y la calidad de las soldaduras, pueden emplearse diversos métodos de ensayo no destructivos, como el ensayo por ultrasonidos (UT) y el ensayo radiográfico (RT). Estos métodos ayudan a detectar defectos internos y a garantizar el cumplimiento de las normas pertinentes.
Para determinadas aplicaciones críticas, pueden ser necesarios certificados originales de ensayos de laminación (MTC) de conformidad con la norma EN 10204 FORMAT 3.1/3.2, junto con ensayos de identificación positiva del material (PMI). Estos certificados verifican la composición y las propiedades del material, garantizando que cumple los requisitos especificados.
Comprender las propiedades físicas del 022Cr19Ni10 es crucial para su aplicación con éxito en los procesos de fabricación y soldadura:
Estas propiedades indican que el 022Cr19Ni10 tiene una menor conductividad térmica y un mayor coeficiente de expansión térmica en comparación con el acero al carbono. Estos factores deben tenerse en cuenta para gestionar las tensiones térmicas y garantizar la integridad de las uniones soldadas.
El acero inoxidable 022Cr19Ni10, comúnmente conocido como 304L, es un acero inoxidable austenítico ampliamente utilizado y conocido por su excelente resistencia a la corrosión y sus propiedades mecánicas. Su versatilidad lo hace adecuado para diversas aplicaciones, como el procesamiento químico, la industria alimentaria y de bebidas, y la construcción.
El acero inoxidable 022Cr19Ni10 cumple varias normas internacionales que garantizan su calidad y rendimiento.
El acero inoxidable 022Cr19Ni10 se valora por su resistencia a la corrosión, su resistencia mecánica y su versatilidad. Estas propiedades son cruciales en diversas industrias:
Los certificados de ensayo de laminación (MTC) conforme a la norma EN 10204 FORMATO 3.1/3.2 proporcionan información detallada sobre la composición química y las propiedades mecánicas, garantizando que el material cumple las normas especificadas.
Se aplican normas de examen por ultrasonidos como A578/A578M, A577/A577M y A435/A435M para detectar defectos internos y garantizar la integridad del material.
El acero inoxidable 022Cr19Ni10 está certificado para su uso en diversas aplicaciones críticas, lo que garantiza el cumplimiento de las estrictas normas del sector. Las certificaciones incluyen:
Estas normas y certificaciones garantizan la fiabilidad y el rendimiento del acero inoxidable 022Cr19Ni10 en diversas aplicaciones, desde el procesamiento químico hasta la construcción.
A continuación encontrará respuestas a algunas preguntas frecuentes:
La composición química del acero inoxidable 022Cr19Ni10, que es una variante del acero inoxidable 304L, incluye los siguientes elementos: Carbono (C) en un máximo de 0,030%, Manganeso (Mn) en un máximo de 2,00%, Fósforo (P) en un máximo de 0,045%, Azufre (S) en un máximo de 0.030%, Silicio (Si) a un máximo de 0,75%, Cromo (Cr) entre 18,0-20,0%, Níquel (Ni) entre 8,0-12,0% y Nitrógeno (N) a un máximo de 0,10%. Esta composición específica es característica de los aceros inoxidables austeníticos, conocidos por su excelente resistencia a la corrosión, propiedades mecánicas e idoneidad para aplicaciones de soldadura, en particular debido al menor contenido de carbono en comparación con el acero inoxidable 304 estándar.
El acero inoxidable 022Cr19Ni10 se utiliza habitualmente en diversos sectores gracias a su excelente resistencia a la corrosión, estabilidad a altas temperaturas y propiedades de soldadura. En la industria química y petrolera, es ideal para equipos y piezas que deben soportar condiciones corrosivas severas. La industria alimentaria y de bebidas utiliza este acero inoxidable en equipos de procesamiento de alimentos debido a su resistencia a la corrosión, especialmente frente al ácido nítrico y las soluciones salinas. También se emplea en aplicaciones arquitectónicas y decorativas para exteriores, gracias a su durabilidad y atractivo estético. Las aplicaciones de alta temperatura se benefician de su resistencia a la oxidación a altas temperaturas y su bajo coeficiente de dilatación térmica, lo que lo hace adecuado para piezas como componentes de turbinas de gas. Además, el menor contenido de carbono del 022Cr19Ni10 lo convierte en la opción preferida en soldadura y fabricación, especialmente para fabricar tubos y tuberías de acero inoxidable sin soldadura. Por último, sus propiedades de resistencia ultra alta y a la corrosión lo hacen valioso en las industrias petrolera, petroquímica y de refinería, donde funciona bien en entornos muy corrosivos.
El acero inoxidable 022Cr19Ni10 es esencialmente el mismo material que el acero inoxidable 304L, ya que ambas designaciones indican una versión baja en carbono del popular acero inoxidable 304. Los puntos clave de comparación entre el acero inoxidable 022Cr19Ni10 y el 304L son los siguientes:
La composición química del 022Cr19Ni10 incluye menos de 0,03% de carbono, 18-20% de cromo y 8-12% de níquel, lo que coincide exactamente con la composición del 304L. Este contenido ultrabajo de carbono en el 022Cr19Ni10 minimiza la precipitación de carburos durante la soldadura, mejorando así su resistencia a la corrosión, especialmente en entornos propensos a la corrosión intergranular.
En términos de propiedades mecánicas, el 022Cr19Ni10 (304L) tiene unos límites elásticos y de tracción ligeramente inferiores a los del acero inoxidable 304 estándar. Concretamente, el 304L tiene una resistencia a la tracción de unos 485 MPa y un límite elástico de aproximadamente 170 MPa. A pesar de sus propiedades mecánicas ligeramente inferiores, el 304L es muy apreciado por su excelente soldabilidad y no requiere recocido posterior a la soldadura cuando se sueldan secciones finas, lo que lo hace ideal para aplicaciones que implican una soldadura extensa.
Tanto el 022Cr19Ni10 como el 304L presentan una extraordinaria resistencia a la corrosión, adecuada para su uso en entornos que contengan ácidos orgánicos y minerales diluidos. Se suelen utilizar en industrias como la alimentaria, la farmacéutica y la química por su resistencia a la corrosión y su facilidad de fabricación.
En resumen, 022Cr19Ni10 es una designación equivalente al acero inoxidable 304L, que destaca su contenido ultrabajo en carbono, su resistencia superior a la corrosión, su buena soldabilidad y sus propiedades mecánicas ligeramente reducidas en comparación con el acero inoxidable 304 estándar. Esto lo convierte en la opción preferida en aplicaciones en las que la soldadura y la resistencia a la corrosión intergranular son factores críticos.
Las propiedades de soldadura del acero inoxidable 022Cr19Ni10 son muy favorables debido a su composición química y características mecánicas específicas. Este acero tiene un bajo contenido en carbono (≤0,03%), lo que contribuye a minimizar la formación de carburo en la zona afectada por el calor durante la soldadura. Esto garantiza que el material mantenga su resistencia a la corrosión y evita la corrosión intergranular, que de otro modo podría comprometer la integridad de las soldaduras.
El acero inoxidable 022Cr19Ni10 es altamente soldable gracias a la presencia de cromo y níquel. Su bajo contenido en carbono permite soldarlo sin necesidad de tratamiento térmico posterior, lo que simplifica el proceso de soldadura y reduce el riesgo de corrosión intergranular. Además, las propiedades mecánicas de este acero, que incluyen un límite elástico de al menos 180 MPa, una resistencia a la tracción de al menos 480 MPa y un alargamiento a la rotura de al menos 40%, proporcionan una buena ductilidad y resistencia, ventajosas durante las operaciones de soldadura.
Este acero inoxidable también conserva una excelente resistencia a la corrosión intergranular después de la soldadura, lo que lo hace especialmente adecuado para aplicaciones en las que la resistencia a la corrosión es crítica. Los productos soldados fabricados con 022Cr19Ni10 pueden someterse a diversas pruebas de aseguramiento de la calidad, como el examen ultrasónico y las pruebas de identificación positiva de materiales (PMI), para garantizar la calidad y la integridad de las soldaduras.
En general, el bajo contenido de carbono del acero inoxidable 022Cr19Ni10, su excelente resistencia a la corrosión y sus favorables propiedades mecánicas lo convierten en una opción muy adecuada y conveniente para la soldadura en diversas aplicaciones, como estructuras mecánicas, vehículos ferroviarios y cubiertas y revestimientos de edificios.
El acero inoxidable 022Cr19Ni10 cumple varias normas internacionales y nacionales, lo que refleja su amplia aceptación y uso en diversas industrias. Las principales normas asociadas al 022Cr19Ni10 son las siguientes:
En las normas chinas, se clasifica en GB/T 4237 como acero inoxidable austenítico. Para las normas americanas, equivale a ASME S30403, ASTM 304Ly UNS 304L. En las normas japonesas, corresponde a JIS SUS304L. Las normas europeas incluyen DIN 1.4306, DIN 1.4307, ES X2CrNi18-9y ES X2CrNi19-11. Para las normas británicas, equivale a BS 304S31 y BS 304S12. Además, se conoce como grado S30403 bajo el GB-T con la antigua designación de grado 00Cr19Ni10.
Estas normas garantizan la homogeneidad y compatibilidad del material en distintas regiones e industrias, lo que convierte al 022Cr19Ni10 en una opción versátil para diversas aplicaciones, como la química, la petroquímica y otros sectores en los que la resistencia a la corrosión y la durabilidad son fundamentales.
Como fundador de MachineMFG, he dedicado más de una década de mi carrera a la industria metalúrgica. Mi amplia experiencia me ha permitido convertirme en un experto en los campos de la fabricación de chapa metálica, mecanizado, ingeniería mecánica y máquinas herramienta para metales. Estoy constantemente pensando, leyendo y escribiendo sobre estos temas, esforzándome constantemente por mantenerme a la vanguardia de mi campo. Deje que mis conocimientos y experiencia sean un activo para su empresa.
ES
EN
AR
DE
FR
ID
IT
JA
NL
PT
PT_BR
RU
KO
TR
